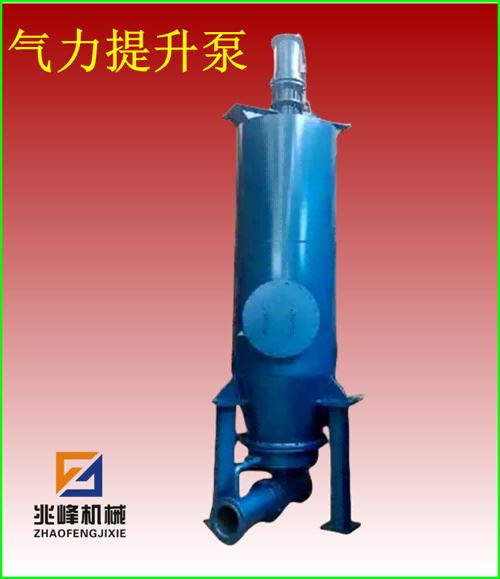

郑州兆峰气力提升泵输送系统主要由泵体，输送管道及气源三部分组成，气力提升泵具有占地面积小，安装方便，运行可靠，操作简捷，在运行过程中设备本身几乎无磨损，工作时泵体内部无压力，故其上部给料管道不需要锁风装置；且提升泵还可以克服喂料设备瞬间喂料不均匀造成的供料波动现象。气力提升泵是一种垂直提升用的气力输送设备。它可以代替提升机，在提升高度超过30m时使用较为经济。气力提升泵设备结构简单，操作方便可靠，无粉尘、磨损小；但提升高度低时，电耗高于提升机。
气力提升泵工作原理
气力提升泵相当于一台低压流态化仓罐，提升泵的上部为泵体，下部为气化室，中间隔有多孔透气板。一次风出口装有喷嘴，对准输料管：输料管下部出口装有膨胀仓，二次风与气化室相连，透过透气层，将灰吹起形成瘫态化状态;输送的物料随来自喷嘴的压缩空气流通过提升管向上输送。其风量由球阀来调节，气源由罗茨风机供给。 打开气源阀门给气力提升泵进风管供气，同时调节流化气风管上的球阀，使物料在提升泵下部的流化仓内充分流化，这时当供给进风管的气源压力达到额定值时，由喷嘴高速喷出的空气流产生的牵引力引导已被流化的粉状物料沿着泵体*的输送管及外接的管道提升至所需高度。

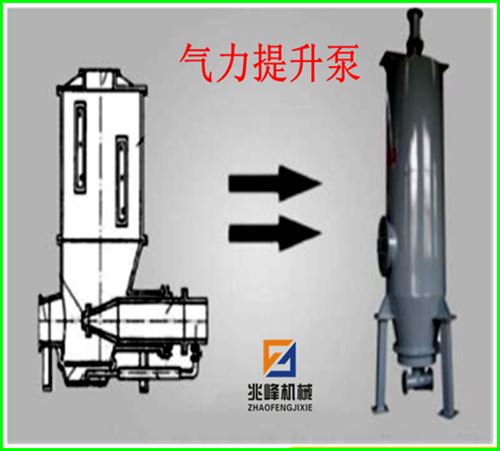

气力提升泵结构：
气力提升泵系统由TL型气力提升泵、气力提升管、料气分离器、罗茨鼓风机等组成。
气力提升泵技术参数：
|
规格
|
DN800
|
DN1000
|
DN1250
|
DN1400
|
DN1600
|
|
泵体
内直径 |
d=800
|
d=1000
|
d=1250
|
d=1400
|
d=1600
|
|
进料管规格
|
&219*;6
|
&273*6.5
|
&325*8
|
&283*8
|
&384*8
|
|
出料管规格
|
&159*4.5
|
&219*6
|
325*8
|
&283
|
&384
|
|
输送能力
|
22t/h
|
50t/h
|
80t/h
|
85t/h
|
125～170t/h
|
|
提升高度
|
100m
|
100m
|
100m
|
65m
|
65m
|
|
空气需求量
|
20m3/min
|
30～45m3/min
|
100m3/min
|
80m3/min
|
140～200m3/min
|
|
风机压力
|
0.06Mpa
|
0.06Mpa
|
0.06Mpa
|
0.06Mpa
|
0.06Mpa
|
|
物料温度
|
<120℃
|
<120℃
|
<120℃
|
<120℃
|
<120℃
|
|
物料含水量
|
<1%
|
<1%
|
<1%
|
<1%
|
<1%
|
|
设备总高
|
H=6000mm
|
H=6500mm
|
H=8913mm
|
H=8700mm
|
H=9140mm
|
|
设备总重
|
1500kg
|
2000kg
|
2600kg
|
3500kg
|
3930kg
|
|
安装尺寸
|
&800-3*M20
|
1000-3*M20
|
&1250-3*M20
|
&1400-3*M20
|
&1600-3*M20
|
